Линейные опоры качения
Линейные опоры качения предназначены для применения в направляющих качения металлорежущих и деревообрабатывающих станков, роботизированных комплексов, контрольно-измерительных приборов и пр. Опоры воспринимают высокие нагрузки, действующие перпендикулярно плоскости перемещения исполнительных органов и позволяют перемещать их с неограниченной величиной хода. Рабочее положение опор не ограничивается и может быть вертикальное, горизонтальное или наклонное в продольной плоскости.

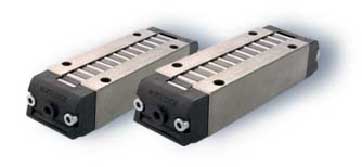

Линейные опоры качения (ЛОК)
| Модель |
Основные размеры |
INA |
Schneeberger |
| H |
L |
B |
E |
F |
DxLw |
| ЛОК 19Л |
19 |
75 |
27 |
25,5 |
20,6 |
5×10 |
RUS 19069 |
NRT 19677 |
| ЛОК 19Т |
19 |
111 |
27 |
50 |
20,6 |
5×10 |
RUS 19105 |
|
| ЛОК 26Л |
26 |
108 |
40 |
44 |
30 |
7×17 |
RUS 26102 |
NRT 26111 |
| ЛОК 26Т |
26 |
132 |
40 |
68 |
30 |
7×17 |
RUS 26126 |
|
| ЛОК 38Л |
38 |
133 |
52 |
51 |
41 |
10×20 |
RUS 38134 |
NRT 38144 |
| ЛОК 38Т |
38 |
206 |
52 |
102 |
41 |
10×20 |
RUS 38206 |
|

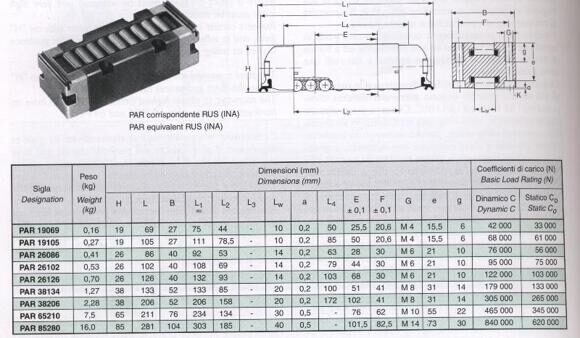

Линейные опоры качения (РС)
| Модель |
Основные размеры |
Грузо
подъемность кН
|
Скорость м/мин |
INA |
| H |
L |
B |
E |
F |
DxLw |
| РС 19Л |
19 |
75 |
27 |
25,5 |
20,6 |
5x10 |
42 |
25 |
RUS 19069 |
| РС 19Т |
19 |
111 |
27 |
50 |
20,6 |
5x10 |
68 |
25 |
RUS 19105 |
| РС 26ЛК |
26 |
92 |
40 |
28 |
30 |
7x17 |
76 |
25 |
RUS 26086 |
| РС 26Л |
26 |
108 |
40 |
44 |
30 |
7x17 |
95 |
25 |
RUS 26102 |
| РС 26Т |
26 |
132 |
40 |
68 |
30 |
7x17 |
122 |
25 |
RUS 26126 |
| РС 38Л |
38 |
133 |
52 |
51 |
41 |
10x20 |
179 |
25 |
RUS 38134 |
| РС 38Т |
38 |
206 |
52 |
102 |
41 |
10x20 |
305 |
25 |
RUS 38206 |
Роликовые опоры качения типа Р88 Р88У Р88Ш
Основные технические данные и характеристики
Роликовые опоры качения моделей Р88, Р88У, Р88Ш предназначены для применения в направляющих качения. Они позволяют осуществлять плавные перемещения составных частей станка при большой величине хода (практически неограниченной) со скоростями от 1 до 10 м/мин. с малыми потерями на трение (приведенные коэффициенты трения 0,002.....0,004) и воспринимают значительные нагрузки, действующие в направлении перпендикулярном плоскости перемещения составной части станка. Роликовые опоры предназначаются для использования в станках нормальной и повышенной точности. Вид климатического исполнения по ГОСТ 15150-69-УХЛ4
Устройство и работа опоры
Роликовая опора качения состоит из закаленной стальной направляющей вокруг которой обкатываются ролики. От выпадения и боковых перемещений ролики удерживаются обоймами, которые крепятся к направляющей винтами. Для крепления опор в направляющих качения подвижной составной части станка должны быть предусмотрены пазы, размеры которых приведены в таблице (РАЗМЕРЫ ПАЗОВ). При установке на подвижную составную часть станка опора крепится винтами.
Смазка
Для смазки опор качения рекомендуется применять жидкое (индустриальное) масло, используемое для смазки остальных узлов и механизмов станка. Подвод смазки к опоре должен быть постоянным. Допускается периодическая смазка от масленки. Консистентная смазка применяется в опорах качения в тех случаях, когда трудно конструктивно обеспечить смазку жидким маслом. Смазка при сборке наносится на опоры, а при длительной эксплуатации на направляющие. При этом необходимо обеспечить надежную защиту опоры от попадания стружки и абразивной пыли.
Порядок установки
Роликовые опоры качения - высокоточные изделия, качество работы которых и долговечность зависит от правильного монтажа. При установке на станок опору необходимо тщательно очистить и покрыть тонким слоем масла по ГОСТ 20799-75 "Масла индустриальные общего назначения. Очищать опору рекомендуется путем промывки в бензине. Схема установки опоры качения на станок должна соответствовать технической документации станка. Выверка и контроль установки опоры производится по торцовой плоскости М опоры, которая должна быть параллельна направлению перемещения составной части станка. Допускаемое отклонение не более 0,01мм. по длине опоры. Разновысотность опор в комплекте, устанавливаемом в одной плоскости (разброс значений монтажной высоты) - не более 0,003мм. Для опор устанавливаемых в одной плоскости, линия контакта роликовых опор с направляющими должна располагаться в одной плоскости, совпадающей с плоскостью направляющей. Допускаемое отклонение - не более 0,005мм. Твердость рабочих поверхностей направляющих, по которым перемещаются опоры качения, должна быть не ниже 59...63 НРС. нормы точности опор качения. Отклонение от постоянства монтажной высоты для опор качения всех типоразмеров допуск 2,5 мкм. Опора качения устанавливается неподвижно на подставку I. На плоской поверхности укрепляют индикатор так, чтобы его измерительный наконечник касался контрольной плитки. Контрольная плитка не менее 5 раз прокатывается по опоре качения, таким образом, чтобы ролики меняли свое положение, вперед с вращением роликов, назад без контакта роликов с плиткой. Во время прокатывания измеряется отклонение монтажной высоты опоры Н. Длина пути проката должна быть не менее длины опоры качения.
Основные технические данные и характеристики
| Габаритные размеры. мм |
Р88-101 |
Р88У-101 |
Р88Ш-101 |
Р88-102 |
Р88У-102 |
Р88Ш-102 |
Р88-103 |
Р88У-103 |
Р88Ш-103 |
| длина L |
75 |
75 |
75 |
95 |
105 |
105 |
135 |
140 |
140 |
| ширина B |
42 |
25.6 |
33.7 |
52 |
38.3 |
46.5 |
66 |
51 |
58.5 |
| высота Н |
22 |
18.7 |
18.7 |
32 |
28 |
28 |
39 |
37 |
37 |
| Масса опоры кг |
0,4 |
0,17 |
0,25 |
0,88 |
0,59 |
0,74 |
2,2 |
1,45 |
1,67 |
| Монтажная высота.мм |
16 |
12,7 |
12.7 |
24 |
20 |
20 |
29 |
27 |
27 |
| рабочая нагрузка на одну опору. Н |
25000 |
17000 |
33000 |
49500 |
43000 |
68000 |
105000 |
85000 |
110000 |
| Раст. межд осями крепежных отверстий,l1 +/-0,1 |
44 |
25.4 |
25.4 |
52 |
38.1 |
38.1 |
80 |
50.8 |
50.8 |
| Диаметр крепежных отверстий. мм |
4.8 |
3.6 |
3.6 |
5.8 |
4.8 |
4.8 |
7 |
5.8 |
5.8 |
| Диаметр ролика. мм |
6 |
6 |
6 |
8 |
8 |
8 |
10 |
10 |
10 |
| ДЛИНА ролика. мм |
14 |
8 |
16.1 |
20.5 |
12.5 |
20.5 |
25 |
18.5 |
26 |
| Ширина паза +0,1мм |
25 |
15.1 |
23.2 |
32 |
22.4 |
30.4 |
39 |
30.4 |
37.9 |
| Высота паза +0,1мм |
6.3 |
6.3 |
6.3 |
8.6 |
8.6 |
8.6 |
11 |
11.0 |
11.0 |
Роликовые опоры качения РОД101 РОД102 РОД103
Опоры предназначены для направляющих прямолинейного движения с большой длиной хода подвижных узлов при скоростях движения до 10 м/мин.
Направляющие с роликовыми опорами имеют высокую жесткость, малое сопротивление движению (приведенный коэффициент трения 0.002-0.004), высокую точность позиционирования при отсутствии скачков на малых подачах, высокую долговечность при интенсивной работе на повышенных скоростях.
Конструкция опоры представляет собой жесткую тонкую направляющую, вокруг которой обкатываются тела качения (ролики) по замкнутой траектории. От выпадания ролики удерживаются обоймами и пружинами. Опоры крепятся на узле станка винтами и шлифуются. Класс чистоты рабочих поверхностей направляющих, по которым перемещаются ролики опор, не ниже ν8, твердость HRC 56-62.
|
|
L
|
O
|
H
|
h
|
D
|
l
|
b
|
l1
|
d
|
P. H
|
|
РОД101
|
92
|
42
|
22
|
16
|
6
|
21
|
34
|
44
|
4,5
|
25000
|
|
РОД102
|
115
|
52
|
32
|
24
|
8
|
28
|
42
|
52
|
5,5
|
49500
|
|
РОД103
|
163
|
50,8
|
39
|
29
|
10
|
30,1
|
41,3
|
80
|
4,5
|
105000
|
